產品名稱：礦用本安型控制器

產品規格：本安型

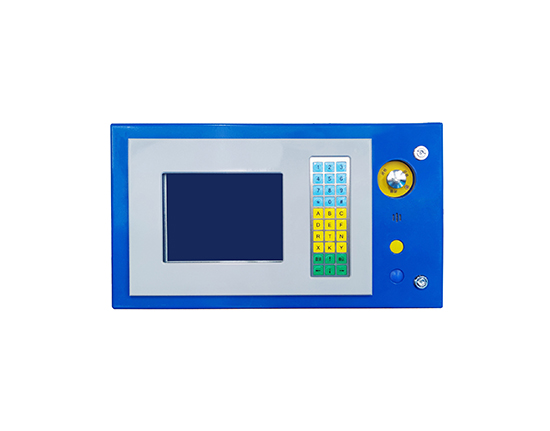

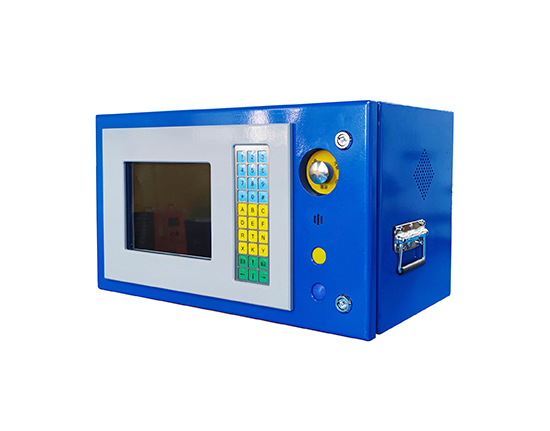

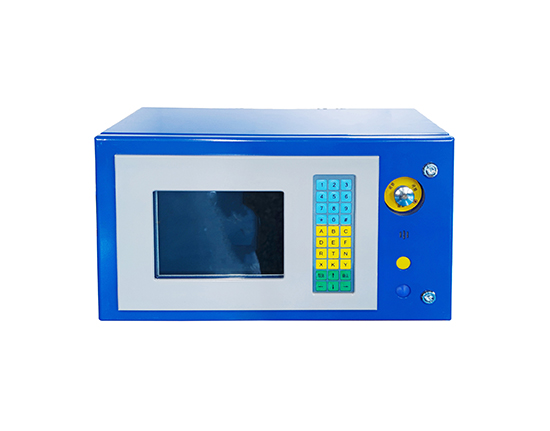

KTC205-Z礦用本安型控制器，可實現綜采、綜掘工作面、順槽皮帶、連續運輸皮帶、主運皮帶的保護、控制、沿線通話、故障檢測、漢字顯示及語言報警等功能。

 1）顯示屏:12吋彩色液晶顯示屏。以文字或動態圖形的方式顯示工作面的設備運行狀態、沿線電纜狀態、沿線電話狀態、傳感器狀態、各檢測點的輸入數值、軟啟動、張緊裝置、抱閘裝置工作狀態、控制器自檢信息、其他連鎖設備運行狀態等。

 2）控制沿線長度:單沿線無中繼時達到4公里。（每增加一個中繼器，可擴展4公里）。如采用枝狀控制，無中繼可達8公里。

 3）電纜功能:通過7芯電纜，將音頻、閉鎖、拉線急停、數字通信、裝置供電融為一體。

 4）U型銷快速接插件:系統采用不銹鋼快速接插件，U型銷連接。防護等級達到IP67。

 5）強制閉鎖:按下閉鎖后，強制切斷控制輸出。該功能非軟件控制，大限度地保證安全。

 6）閉鎖位置顯示:以漢字和動態圖形的方式顯示。

 7）線路狀態檢測:檢測輸入線的斷路和短路，檢測裝置自身7芯電纜的故障位置，并顯示。

 8）輸入、輸出:控制器本身就帶有16路輸出，32路輸入。

 9）遠程控制和遠方信號采集:可在裝置沿線串接智能IO（即遠程分站，多可以串接60臺,合計240個輸入/輸出點），用于遠程控制和遠方信號采集。

 10）一體化控制:單控制器可同時控制工作面和多條皮帶。

 11）控制設備:除控制通用設備外，還可控制山東歐瑞安、青島天信、唐山開誠、青島中加特等變頻器；控制CST，BOSS，國產液力耦合器等軟啟動設備；控制液壓張緊、國產張緊，泵站，抱閘電機、油泵電機，冷卻風扇、超溫自動撒水等；

 12）供電電壓:交流127V  （波動范圍－50％～＋50％） 沿線電話:每15米設置一部，擴音式，聲強大于107分貝，停電后的通話:電話帶有電池，停電后可正常通話，通話時間大于24小時。

 13）報警及保護:對設備起停、設備狀態、沿線閉鎖、傳感器保護；速度：實時顯示皮帶運行速度，超限語言報警；斷帶保護；打滑保護；跑偏保護；煙霧保護；堆煤保護；溫度：可加帶模擬量實時檢測環境溫度，超限后語言報警；縱撕保護；超溫自動灑水各種故障等都有語言報警。

14）揚聲器:電話殼體采用雙腔室設計，揚聲器內置。

*可控制兩路沿線CS1和CS2。

*靈活的參數設置，便于使用現場任意配置。

*主控為嵌入式計算機,12吋彩色液晶屏動畫、圖形、漢字顯示。

*具有語音通話和打點功能，話音清晰，低失真、高分貝。

*可檢測沿線閉鎖電話的閉鎖位置、線路斷路位置，與沿線下位機進行通訊，實現遠程信號采集及控制。

*單沿線控制、通訊距離4公里（兩條沿線控制、通訊距離8公里）。

*具有啟車普通話預警功能、故障報警和數據存儲功能。

*具有強制閉鎖功能。

*控制器帶有RS232、RS485、CAN、以太網口等接口，便于接入其他系統或上傳井上平臺。

可實現綜采、綜掘工作面、順槽皮帶、連續運輸膠帶機等的保護、控制、沿線通話、故障檢測、漢字顯示及語言報警等功能。
